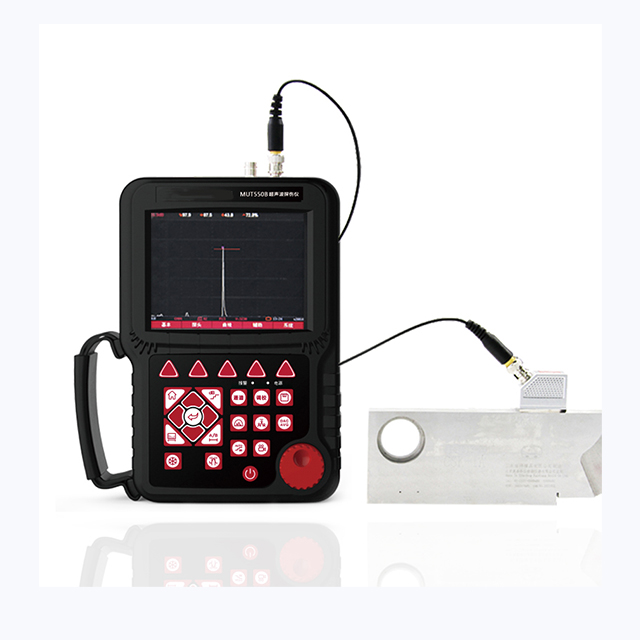

超聲探傷儀UT500B
產品介紹
全數字式超聲波探傷儀，能夠快捷、無損傷、精確地檢測工件內部多種缺陷（裂紋、 夾雜、氣孔等）。該產品設計獨特、操作簡便、堅固耐用，采用全中文真彩液晶顯示，可根 中國高端智能無損檢測系統解決方案集成商 廈門科皕檢測科技股份有限公司 總部地址：廈門市軟件園三期 A 區 01 棟 504 總部電話：0592-5503955 官網：www.cobe-ndt.cn 2 據環境選擇不同顏色方案，在室外強光下，液晶亮度可調節。主從式菜單設計，設有數碼飛 梭旋輪，操作便捷，技術領先。被廣泛應用于航空航天、鐵路交通、建筑鋼結構、鍋爐壓力 容器等領域，是鐵路、造船、冶金、化工等行業缺陷檢測、質量控制、在役安全監測與壽命 評估必備的專業精密儀器。
功能特色
探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷。
焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置。
自動校準：探頭零點和探頭角度（K 值）自動校準功能；聲速自動測量功能。
波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值。
Φ 值計算：直探頭鍛件探傷找準缺陷最高波后自動計算、顯示缺陷當量尺寸。
缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置。
缺陷定量：缺陷當量 dB 值實時顯示。
缺陷定性：通過回波包絡波形，方便人工經驗判斷。
DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨 聲程自動擴展、隨延時自動移動。能顯示任意孔徑的 AVG 曲線。
增 益：總增益量 110dB，設 0、0.1dB、2dB、6dB 步進值，獨特的全自動增益調節及掃查 增益功能，使探傷既快捷又準確。
閘門報警: 門位、門寬、門高任意可調；B 閘門可選擇設置進波報警或失波報警；閘門內蜂 鳴聲和 LED 燈(吵噪環境中 LED 燈報警非常有效)報警及關閉。
實時時鐘：實時探傷日期、時間的跟蹤記錄，并記錄存儲。
電池模塊：高容量鋰電池模塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用。
主要技術參數
檢測范圍： (0~9999)mm
工作頻率： (0.2~20)MHz
聲速范圍： (1000~15000)m/s
動態范圍： ≥36dB
垂直線性誤差：≤2.5%
水平線性誤差：≤0.1%
分 辨 力： >40dB(5P14)
靈敏度余量：>65dB(深 200mmФ 2 平底孔)
數字抑制： (0~80)%，不影響線性與增益
電噪聲電平：≤8%
探頭類型： 直探頭、斜探頭、雙晶探頭、穿透探頭
閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數
脈沖幅度：低（300V）、中（500V）、高（700V）分級選擇
脈沖寬度： 在(0.1~0.5)μs 范圍內連續調節，以匹配不同頻率的探頭
探頭阻尼： 100Ω 、200Ω 、400Ω 可選
硬件實時采樣：高分辨率 10 位 AD 轉換器，采樣速度 160MHz，波形高度保真
檢波方式： 正半波、負半波、全波、射頻檢波
濾波頻帶：（0.2~20）MHz，根據探頭頻率全自動匹配，無需手動設置
數據存儲： 100 組探傷參數通道，1000 幅探傷回波信號及參數
通訊接口： USB2.0 高速通訊傳輸接口
電 源： 直流（DC）9V；鋰電池連續工作 10 小時以上
外型尺寸： 263×170×61(mm)
環境溫濕度：(-10~50)℃ (20~95)%RH
